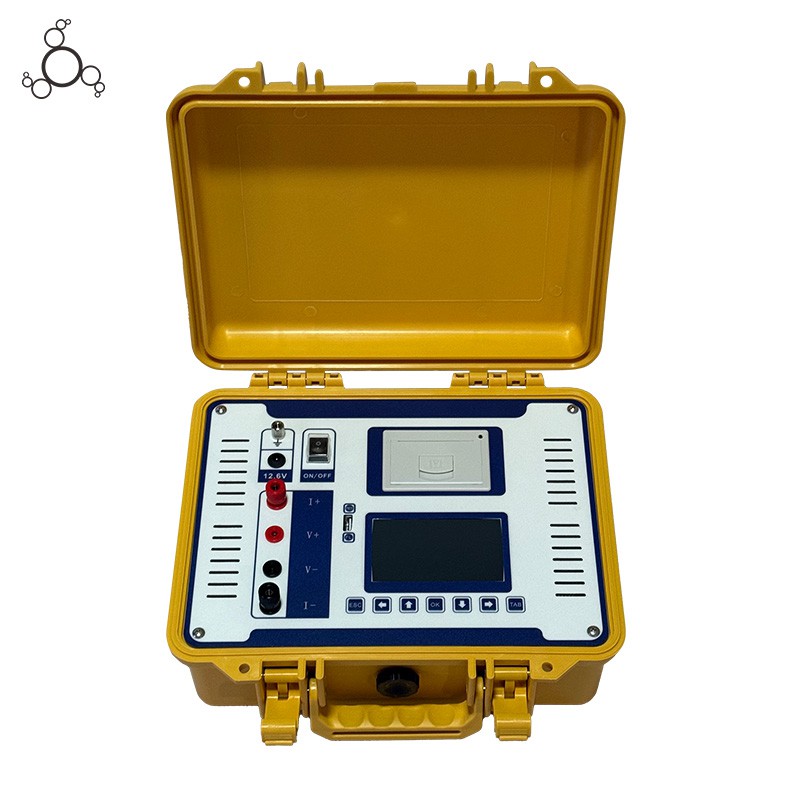

Este probador de resistencia de devanados de CC de transformador está especialmente diseñado para pruebas de resistencia de devanados de CC, resolviendo el problema de las pruebas tradicionales que consumen mucho tiempo y trabajo-. Equipado con nueva tecnología de suministro de energía, presenta un rendimiento estable, mediciones rápidas y precisas y es una opción ideal para probar varias muestras inductivas y resistivas. El instrumento está equipado con adaptación de corriente de múltiples-engranajes y engranaje automático para una fácil operación, con funciones prácticas como almacenamiento de datos, conversión automática de temperatura e impresión instantánea, sin pérdida de datos después del apagado, equilibrando la eficiencia de las pruebas y la trazabilidad de los datos. La batería de litio-incorporada rompe con la restricción de la energía comercial y es adecuada para diversos-escenarios de pruebas in situ. Además, el producto está disponible con tres tipos de mascarillas en verde, azul y amarillo, con una variedad de combinaciones de colores para una selección personalizada bajo demanda.
ProductoIntroducción
Este producto es el más vendido en la serie de probadores de resistencia de devanados de transformadores de nuestra empresa. Presenta un rendimiento de costos excepcional y funciones completas, brindando un rendimiento estable, alta precisión de medición y velocidad de prueba rápida. Equipado con salida de corriente automática y de múltiples engranajes, almacenamiento de datos, conversión automática de temperatura y funciones de impresión, se usa ampliamente para probar transformadores, inductores mutuos, reactores y otros equipos inductivos, así como varios componentes resistivos, y es una herramienta profesional para pruebas de resistencia de CC de equipos eléctricos.
Parámetro del producto
|
Modelo |
JH2510 |
|
Fuente de alimentación de trabajo |
220 V (CA) |
|
Corriente de salida |
5 mA, 100 mA, 300 mA, 1 A, 10 A, automático |
|
Rango de medición |
0-20kΩ |
|
Exactitud |
±(0,2% RD+0.05% FS) |
|
Resolución mínima |
1uΩ |
|
Mostrar |
LCD en color de gran pantalla |
|
Color del panel de control |
Verde/Azul/Amarillo |
Característica y aplicación del producto.
1.El instrumento proporciona una selección de corriente de salida de 6 velocidades y una marcha automática. La corriente de salida máxima es de 10 A, lo que puede cumplir con los requisitos de prueba de diferentes muestras de impedancia para la medición de resistencia de CC del transformador.
2.Es aplicable a objetos de prueba inductivos como transformadores, inductores mutuos, reactores, generadores, motores, etc., y también se puede utilizar para medir objetos de prueba como interruptores, barras de cobre, contactores, contactos de relé, cables metálicos, accesorios de cables, etc.
3.Con calendario perpetuo, 99 grupos de almacenamiento de datos, conversión automática de temperatura y otras funciones, sin pérdida de datos después del apagado
4. Una impresora puede generar e imprimir datos de prueba, lo cual es conveniente para-archivar datos in situ de la prueba de resistencia del devanado de CC del transformador.
5. Hay disponibles paneles de control de varios colores: verde/azul/amarillo.
Calificación del producto
Entregar, enviar y servir
Precauciones de seguridad
Preparación previa-a la prueba
Apague completamente el equipo probado y descárguelo por completo; Limpie el óxido de los terminales y ajuste firmemente los cables de prueba.
Operación de engranajes
Seleccione la marcha actual según el tipo/impedancia del objeto de prueba, sin pruebas de exceso-de rango; Se recomienda la selección manual de marchas para mediciones de alta-precisión.
Después de probar objetos inductivos
No desconecte los cables de prueba inmediatamente después de la prueba; opere sólo después de que el instrumento indique la finalización de la liberación de voltaje residual.
Fuente de alimentación y medio ambiente
Conéctese a una red eléctrica compatible con 220 V, evite el suministro de energía inestable; No lo utilice durante mucho tiempo en entornos hostiles con polvo excesivo, alta humedad o fuertes interferencias electromagnéticas.
Impresión y gestión de datos
Cargue el papel de impresión correctamente antes de imprimir para evitar atascos de papel; Imprima y archive datos de prueba históricos a tiempo para evitar la pérdida de datos.
Mantenimiento y almacenamiento
Ordene los cables de prueba después de su uso; guarde el instrumento en un ambiente seco, ventilado y no-corrosivo, revise los terminales periódicamente y desconecte todas las líneas externas cuando el instrumento esté inactivo.
